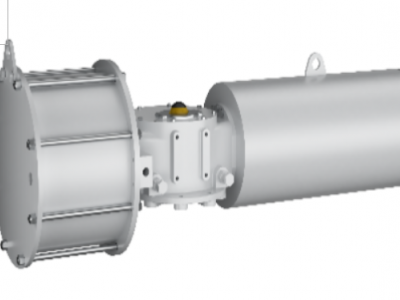

AW 气动拨叉式执行机构主要参数| 系 列 Series | AW | | 型 式 Type | 角行程气动拨叉式执行机构 Angular travel fork type pneumatic actuator | | 型 号 Model | 请参见选型样本 | | 尺寸 Size | 请参见选型样本 | | 气缸容积 Cylinder volume | 请参见选型样本 | | 输出力矩 Output torque | 请参见选型样本 | | 行程 Stroke | 0～90° | | 气源压力 Air supply pressure | 双作用：300～700kPa；单作用：400~500 kPa Double-acting: 300～700kPa; single-acting: 400~500 kPa | | 气源接口 Air source interface | 请参见选型样本 | | 性 能 Performance | 回 差 带定位器：小于全行程的1% Return difference with positioner: less than 1% of total travel 基本误差 带定位器：小于全行程的±1% Basic error with positioner: less than ± 1% of total travel | | 环境温度 Ambient temperature | 标准型-20～+80℃ Standard type -20～+80℃ 高温型-15°～+120℃ High-temperature type -15°～+120℃ 低温型-40～+80℃ Low-temperature type -40～+80℃ 超低温-52～+70℃ Ultra-low temperature -52～+70℃ | | 材 质 Material | 请参见选型样本 | | 表面涂层 Surface coating | 喷漆或喷塑，浅灰色，色标RAL7035 Spray paint or plastics, light gray, color code RAL7035 | | 附 件 Accessories | 定位器、空气过滤减压阀、行程开关等 Positioner, air filter relief valve, travel switch, etc. |
产品特点1.采用拨叉式结构进行传动，结构简单、传动平稳、抗负载能力强等优点 2.整体采用箱体模块、气缸模块、弹簧模块、手轮模块进行组合设计，结构简单、现场维护方便； 3.弹簧模块采用封闭焊接结构，进一步提高弹簧的预压载荷在密封件更换过程中的安全性； 4.缸体、活塞杆、传动销等传动件采用优良的表面处理，具有优秀的低摩擦性、耐磨性。
|
